Виртуальный тренажер сварщика

1550000 руб.

Виртуальный тренажер сварщика предназначен для автоматизации деятельности по обучению учащихся сварочному производству начального уровня. Тренажер не требует специально оборудованного производственного помещения по электро- и пожаробезопасности.

Тренажер представляет собой программно-аппаратный комплекс и создан на основе виртуальной реальности с использованием 3D очков и с применением датчиков позиционирования.


Технические параметры 3D очков:


  • Тип экрана: цветной Super AMOLED, 16.78 млн цветов
  • Число пикселей на дюйм: 386 PPI
  • Разъем для подключения - DVI/HDMI
  • Способ подачи 3D сигнала - отдельные экраны для каждого глаза
  • Уровень обзора – до 110 градусов
  • Разрешение: 1080x1920 (960x1080 для каждого глаза)
  • Частота обновления - 75 Гц, 72 Гц, 60 Гц
  • 6 степеней свободы
  • Время отклика - 2 мс, 3 мс, full
  • Отслеживание движения головы
  • Датчики: гироскоп, акселерометр, магнитометр, инфракрасные датчики
  • Частота обновления встроенного трекера - 1000 Гц (1000 раз в секунду)
  • Частота обновления трекера, встроенного в камеру - 60 Гц
  • 2 комплекта линз с разной фокусировкой



Технические параметры датчика позиционирования:


  • Электромагнитная система трекинга движения
  • Частота обновлений - 60 Гц
  • 6 степеней свободы
  • Задержка - 18 мс
  • Точность - 1,52 мм среднее квадратическое отклонение для X, Y и Z позиции, 0.40° RMS для ориентации



В тренажере использованы сварочная маска реальных размеров, электрододержатель и горелка, созданные на базе реальных образцов.

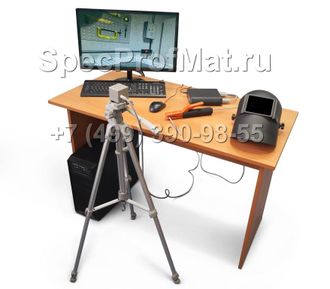

Тренажер состоит из:


  • Системного блока с предустановленным программным обеспечением
  • ЖК монитора
  • Маски со встроенными 3D очками и датчиком позиционирования
  • Горелки для полуавтоматической сварки
  • Электрододержателя для ручной дуговой сварки
  • Соединительного кабеля, в коннекторе которого установлен датчик позиционирования для подключаемых горелок и электрододержателя
  • Приемника для датчика позиционирования
  • Клавиатуры, мыши



Взаимодействие пользователя с программным обеспечением осуществляется посредством визуального графического интерфейса. Все надписи экранных форм, а также сообщения, выдаваемые пользователю (кроме системных сообщений) на русском языке.

Тренажер обеспечивает обучение сварке следующих видов:


  • ручная дуговая с плавящимися электродами (различного диаметра) - ММА
  • полуавтоматическая - MiG-MAG



Доступны упражнения как сварки для выбранного соединения, так и для сварки по определенному контуру, повторение указанной схемы движения.


Сварочный тренажер представляет виртуальную сварочную среду: трёхмерное виртуальное отображение элементов сварочного процесса и объектов (помещение, электрододержатель, электрод, образец, сварочная ванна и т.п.), предназначенную для обучения сварке (с формированием трехмерного шва, сварочная дуга, искры и брызги металла при сварке).


Имеется возможность моделировать ситуации, возникающие в процессе сварки с выбором различных параметров для проведения тренировочных упражнений:


  • сварочное соединение
  • положение заготовки
  • выбор диаметра электрода, проволоки
  • регулировка тока, скорости подачи проволоки



В программе реализованы звуковые и визуальные эффекты, имитирующие реальный процесс сварки. Сварочный процесс и результаты сварки в реальном времени отображаются на мониторе и в 3D очках.


Тренажер включает в себя систему контроля параметров при сварке, с выводимыми подсказками во время сварки:


  • продольный и поперечный углы наклона
  • длина дуги
  • скорость
  • точность ведения дуги по стыку



Данные параметры иллюстрируются графиками на ЖК-мониторе, с последующим выставлением баллов по заданным параметрам. Результаты сварочного процесса записываются и могут быть отражены сразу после сварки для анализа и оценки результатов.
